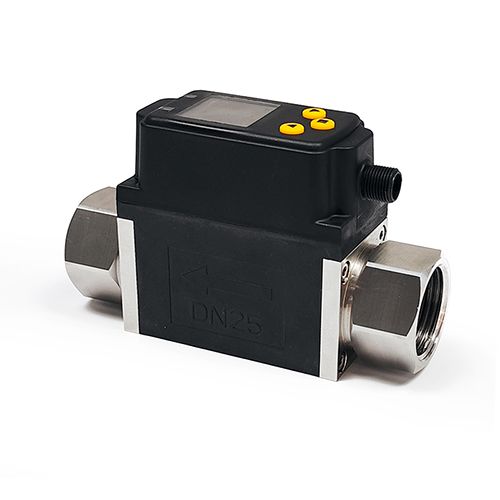

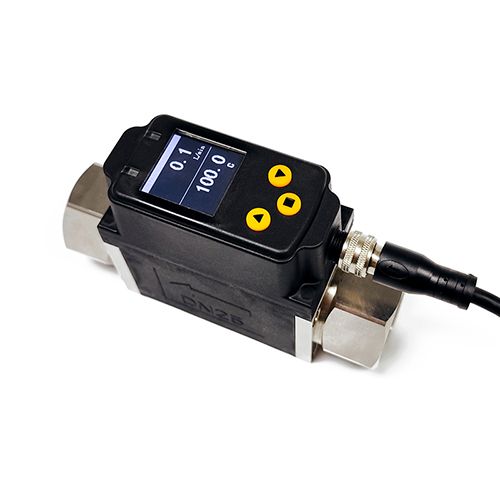

fxh02 涡街流量温度传感器
型号：fxh02（io-link版）fxh02涡街流量温度传感器产品特点：
1、io-link通信 智能工业4.0
2、数字通信 模拟量一体式
3、温度和流量 一体式传感器
4、tft彩屏显示 显示清晰锐利
5、高精度 稳定性好
6、中文 图形界面 傻瓜式菜单
7、ip67设计 全防水壳体
8、耐结垢 耐腐蚀
9、手机扫码安装指导功能，在线工程师专业服务
彩色tft屏幕显示| 中文显示菜单，更友好、适合国内用户使用

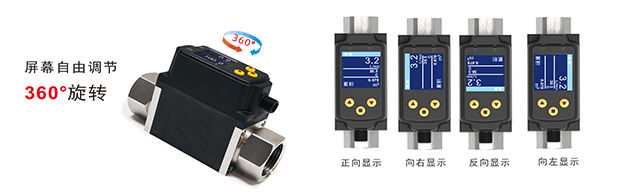

屏幕可以旋转显示 | 适合各种方向管道

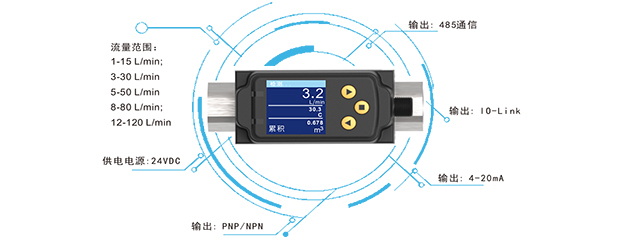

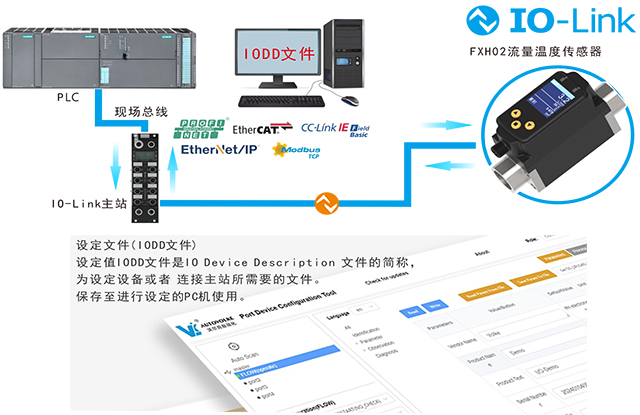

支持4-20ma信号、485、io-link通讯 | 双向通信 、标准化接口、状态/监测自诊断
新款fxh流量温度传感器除了提供流量和温度4-20ma信号或者485通信，报警开关输出以外，还接入io-link通讯技术外，同时也增加累计流量的功能，可满足更多不同行业用户的需求。
支持4-20ma信号、485、io-link通讯 | 高精度数据传输、降低成本、 简易参数设置
io-link参数值和设置可通过专用软件轻松更改。可从数据存储中使用io-link主站的相同参数，无需额外设置即可立即更换传感器，操作简单方便。
流量参数：

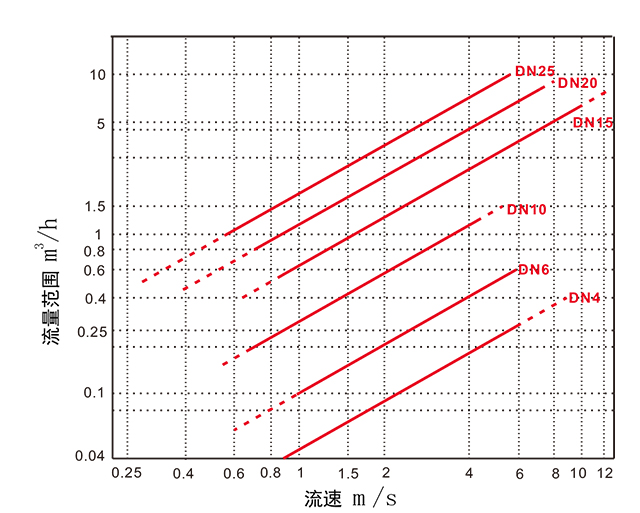

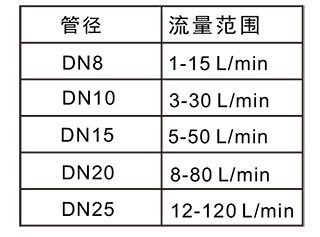

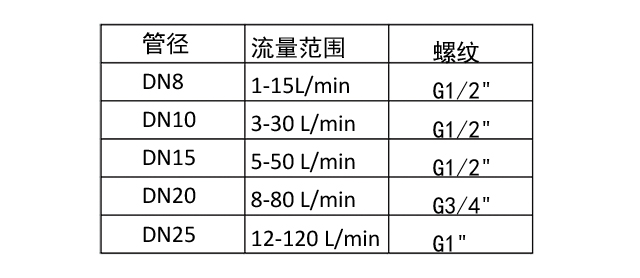

测量范围：量程对照表
精确度：3级
温度参数：
测量范围：0~100c、-10~90°c、客户定制
精度：≤1°c
显示：tft/1.44寸(分辨率128*128)
开关时间：0n：>5s(1~3s)；0ff：>5s(1~5s)
输出：4~20ma，485通讯，io-link
报警接点类型：npn，pnp
接点容量：24v/50ma
绝缘阻抗：100vdc时，50mω
功耗：3w(24vdc)
接口方式：g1/2、g3/4、g1内螺纹
壳体材质：pps塑料
底座材质：304不锈钢 pp
环境条件：-20~60℃，<85%rg
防护等级：ip67

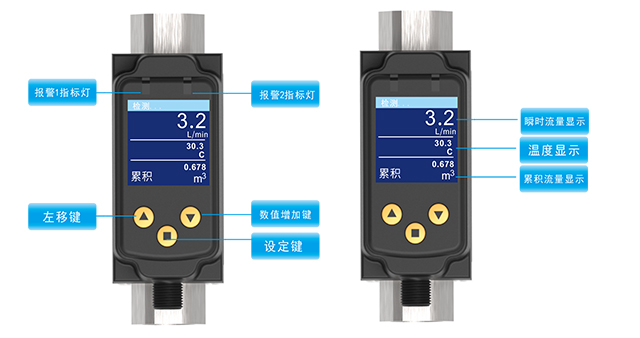

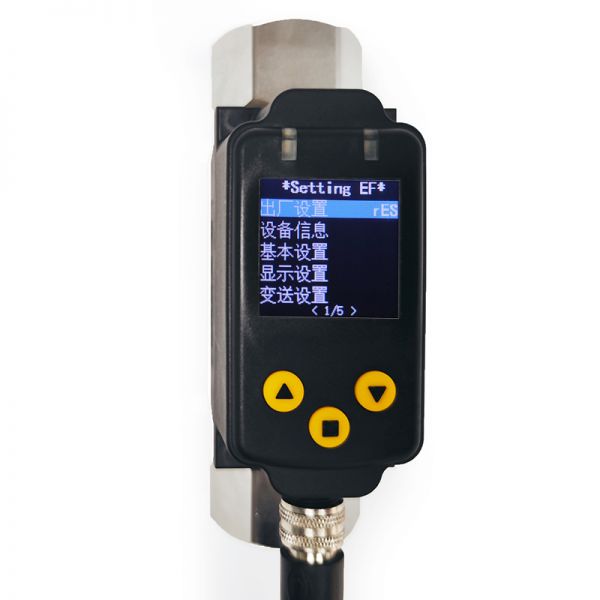

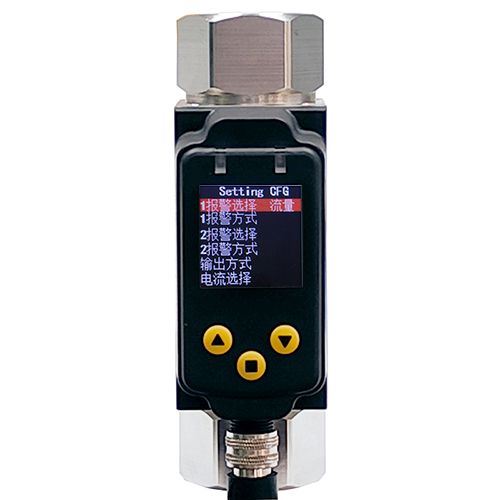

面板介绍 | 瞬时流量显示，累积流量显示

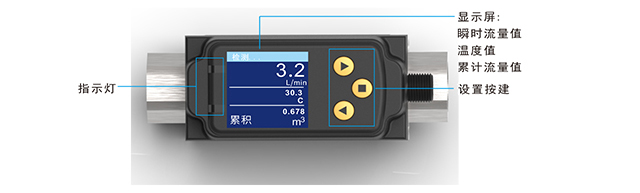

fxh02流量温度传感器,tft屏幕显示当前管道流量值流量或温度值，面板上有三个按键可以方便设定流量报警接点和温度报警接点。

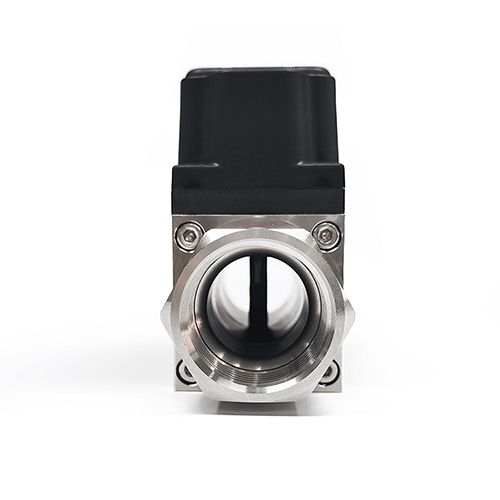

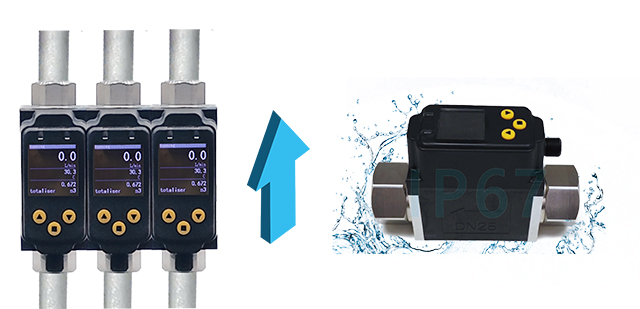

外壳防护等级ip67 | 卡门涡街原理体积小流量大，性能稳定可靠
fxh02流量温度传感器并列安装，结构紧凑，传感器外壳防护等级为ip67 恶劣环境下的使用。

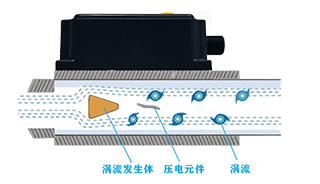

工作原理：
fxh02流量温度传感器，利用西奥多·冯·卡门(theodore von karman)于1912年从理论上证明的一个定律。在流动的流体中存在柱状障碍物涡流发生体时，在下游生成交替涡流。流体的流速与涡流频率互成比例。利用压电元件检测出涡流脉冲数量，再进得电路放大运算得出流体的流量。

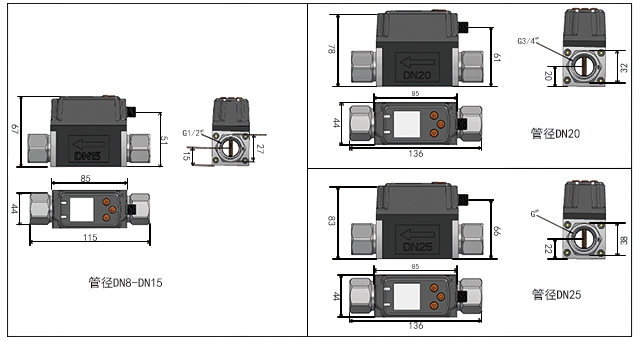

结构说明：

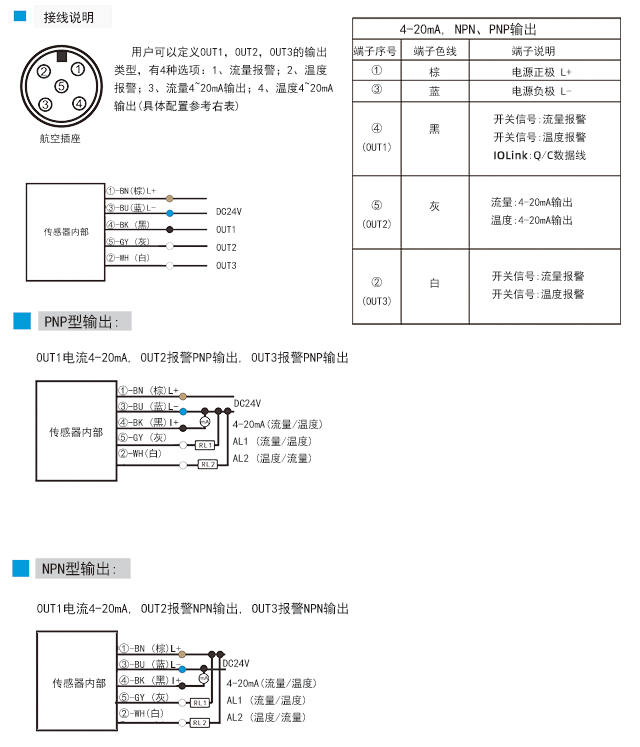

接线图：
注意：应用时4~20ma允许负载电阻＜400欧姆：开关量输出负载≤50ma；i0-link 4号端子(黑线)进行c/0通讯时开关量无效！

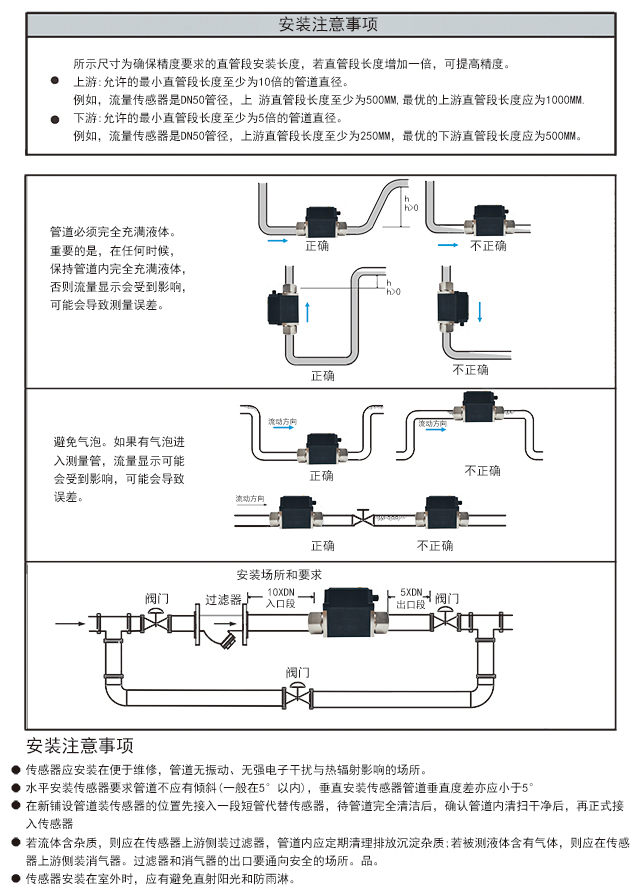

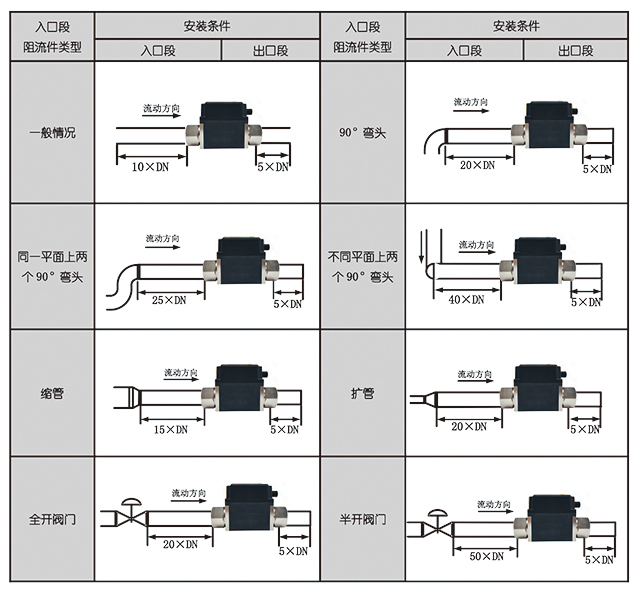

安装说明：
为了保证fxh02涡街流量传感器的测量精度，减少乱流，气泡对流量传感器影响对下游的直管段如下要求：

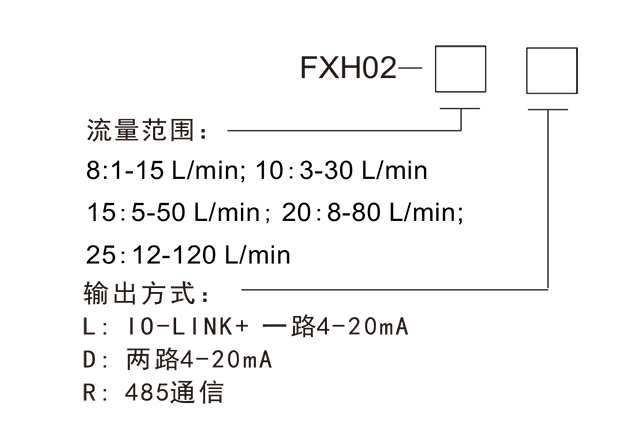

选型说明：

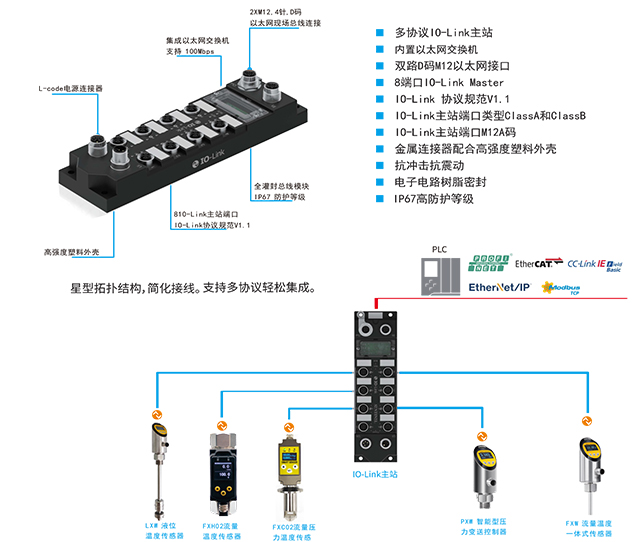

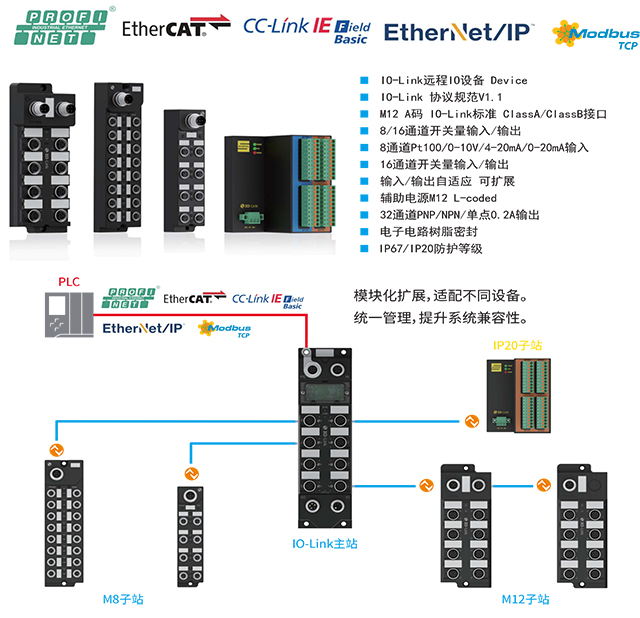

io-link 主站：

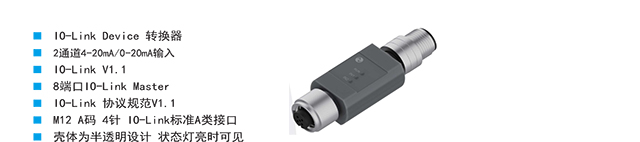

io-link 子站：
io-link 连接器：

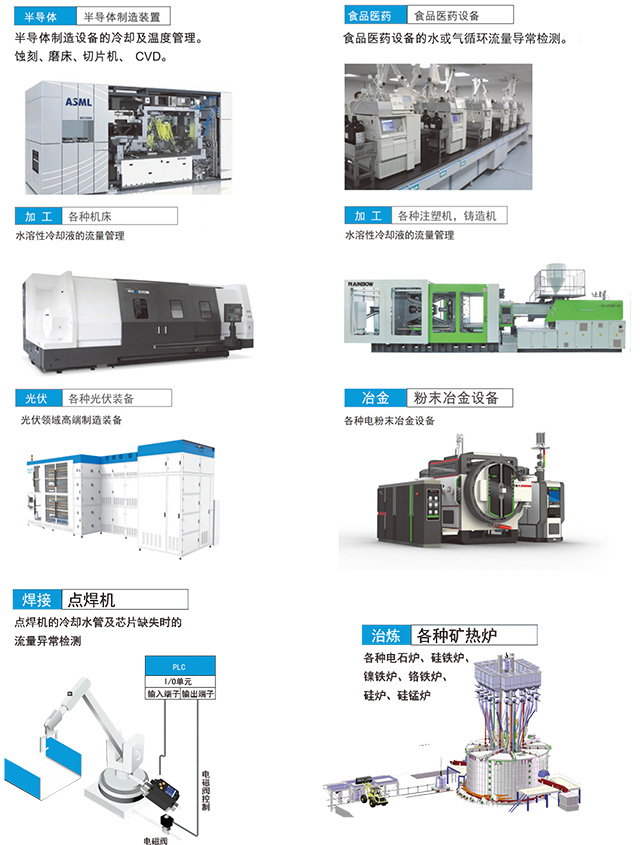

应用案例：
